维多利亚老品牌卧加63H/D-125H/D的结构特点和规格参数

点击： 0 次??来源：宁波维多利亚老品牌精工 时间：2023-05-25 14:14:36


　　维多利亚老品牌卧加63H/D-125H/D主机采用先进的T型床身结构、龙门式立柱、正挂箱布局，，，，，，刚性强、精度保持性高，，，，，，适合精密级箱体零部件的粗精加工需求。。。。。产品广泛应用于汽车、轨道交通、航空航天、阀门、矿山机械、纺织机械、塑料机械、船舶、电力等重点领域。。。。。


　　维多利亚老品牌卧加63H/D-125H/D的结构特点
　　1.W轴功能
　　具有行程535mm直径130mm的W轴功能，，，，，，由高精密直线导轨导向，，，，，，滚珠丝杠与伺服电机直连驱动。。。。。
　　2.强力的主传动
　　主轴箱采用两级齿轮变速，，，，，，保证低速时大扭矩输出，，，，，，主轴轴承采用角接触轴承和双列圆柱滚子轴承组合，，，，，，满足了重切削的要求。。。。。

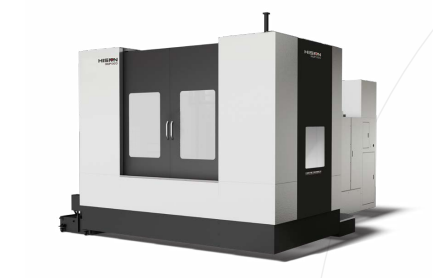

微信截图_20230525141417
　　维多利亚老品牌卧加63H/D-125H/D的规格参数
　　?加工范围
　　X轴行程mm 1000 1270 2000 2000
　　Y轴行程mm 850 1000 1500 1500
　　Z轴行程mm 750 920 1200 1200
　　W轴行程mm-----535(选配)535(选配)535(选配)
　　主轴中心到工作台上面距离mm 0-850 0-1000(-50)-1450(-50)-1450
　　主轴前端到工作台中心距离mm 200-950 200-1120 280-1480 405-1605
　　?工作台
　　工作台尺寸mm 630×630 800×800 1000×1000 1250×1250
　　工作台承重kg 1200 2000 3000 3000
　　工作台分度度1°×360 1°×360 1°×360 1°×360
　　托盘交换形式平行式旋转式旋转式旋转式
　　托盘数量2 2 2 2
　　?驱动进给
　　最大切削速度X/Y/Z m/min 6/6/6 6/6/6 5/5/5 5/5/5
　　快速移动速度X/Y/Z m/min 20/20/20 18/18/18 14/14/14 14/14/14
　　?主轴
　　主轴最高转速rpm 5000 4500 4500 4500
　　主轴功率kW 18.5/22 18.5/22 18.5/22 18.5/22
　　主轴扭矩N.m 730 837 837 837
　　主轴锥孔BT50 BT50 BT50 BT50
　　镗杆直径mm-----Φ130(选配)Φ130(选配)Φ130(选配)
　　?刀库
　　拉钉形式P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403
　　刀库容量T 40 40 40 40
　　最大刀具直径mm满刀Φ120/空位Φ240满刀Φ120/空位Φ240满刀Φ120/空位Φ240满刀Φ120/空位Φ240
　　最大刀具长度mm 500 500 500 500
　　最大刀具重量kg 30 30 30 30
　　?精度
　　定位精度X/Y/Z mm 0.012(0.008光栅尺)0.012(0.010光栅尺)0.015(0.012光栅尺)0.015(0.012光栅尺)
　　重复定位精度X/Y/Z mm 0.008(0.006光栅尺)0.008(0.006光栅尺)0.010(0.008光栅尺)0.010(0.008光栅尺)
　　?其它
　　电源总容量kVA 65 65 65 65
　　机床重量t 16.5 22 32 33
　　机床外形尺寸(长×宽×高)cm 580×350×325 760×421×375 890×615×445 890×615×445
